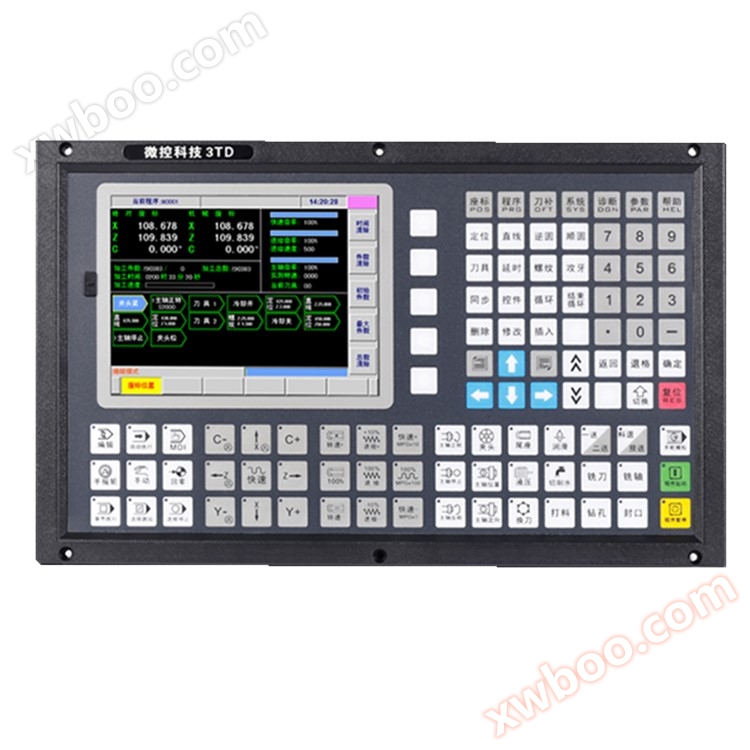

3TD rotační stroj CNC systém:

3TD rotační stroj CNC systém je Foshan mikrokontrolní průmyslové automatizace Technology Co., Ltd. nezávislě vyvinutý speciální typ CNC systému, speciálně vyvinutý pro rotační stroj CNC systém. Systém využívá 32bitový vysoce výkonný CPU.

A ultra-rozsáhlé programovatelné zařízení FPGA, ovládání v reálném čase a technologie hardwarové interpolace zaručují vysoce účinné, upravitelné PLC s přesností na úrovni μm systému

Systém 3TD umožňuje ovládání 5 přídavních hřídel, 2 analogových hřídel, 1 ms vysokorychlostní interpolace, 0,1 μm

Přesnost kontroly výrazně zvyšuje efektivitu, přesnost a kvalitu povrchu zpracování dílů. Přepracovali jsme software na základě speciálního procesu obrábění otočného stroje, aby výrobci CNC soustruhů mohli snadněji a rychleji programovat a hladší přechod oblouku.

Zvláštní výhody systému CNC rotačního stroje 3TD:

Rychlostní výhody

Maximální rychlost pohybu až 60 m/min

Maximální rychlost řezání až 30 m/min

Řezací přívod: přímý typ zpomalení přední, přímý typ zpomalení přední, přímý typ zpomalení zadní, indikátor zpomalení zadní

Rychlý pohyb: Vpředu se zpomalením přímé, Vpředu se zpomalením S, Vzadu se zpomalením přímé, Vzadu se zpomalením indexu

Počáteční rychlost, rychlost ukončení a čas zpomalení jsou nastaveny parametry

Systém s výhledem do budoucna umožňuje předčtení až 15 NC programů, což umožňuje vysokorychlostní a hladkou interpolaci malých segmentů pro obrábění dílů

Výhody přesnosti

Kompenzace šroubové vzdálenosti, kompenzace chyby šroubové vzdálenosti paměti pro maximalizaci přesnosti obrábění stroje

Vysokorychlostní interpolace 1ms, kontrolní přesnost 1 μm, volitelná 0,1 μm, výrazně zlepšuje účinnost, přesnost a kvalitu povrchu zpracování dílů.

Výhody rozhraní

Uživatel může upravit vlastní I / 0 logické ovládání, 36 vstupů / 36 výstupů, vstupní signál může dosáhnout vysoké a nízké úrovně on-line přepínání

PLC komunikace ke stažení

USB odnímatelné rozhraní pro kopírování USB disku, umožňuje funkce DNC USB disku, umožňuje externí velkou paměť, umožňuje aktualizaci systému, parametry, kopírování / obnovení tapet

RS232: Obousměrný přenos souborů, jako jsou programy dílů, parametry a další, podpora PLC programů, aktualizace sériového portu systémového softwaru

K dispozici s přívěsným nebo panelovým kolem

Ovládání frekvence hřídele, ovládání impulsů

Provozní výhody

Systém úprav na celé obrazovce pro online úpravu doplňků, parametrů a dalších operací

Podpora programování ručních kol

Zobrazení grafické dráhy programovacího nástroje v reálném čase, grafika se automaticky zvětšuje podle programování

Jedno kliknutí v pořadí zpět na nulu a jednotlivé osy samostatně zpět na nulu je k dispozici

Funkce jednoho kliknutí

Víceúroveňová ochrana hesly, například programy, parametry, chráněná deska pro snadnou správu v terénu

Kompatibilní s domácími a zahraničními hlavními kódy CNC systémů

Oprava rychlosti hřídele v reálném čase

Začíná se obrábění libovolného úseku a začíná se obrábění libovolného čísla nástroje

Jednokročné plus, jednokročné minus

Jednokročné a nepřetržité přepínání během obrábění

Podpora pro vyhledávání, úpravu, odstranění, kopírování a vložení programů/sekcí/slov

Zobrazení alarmových záznamů pro snadné vyhledávání programových chyb nebo poruch obráběcího stroje

Podpora nápovědy pro zobrazení významu kódu a pokynů

Podpora online editace PLC

Podpora více PLC programů (až 20), aktuálně běžících PLC programů na výběr

Přepínání rozhraní v angličtině

Uživatelsky definované I/O

Řídící spojovací osy X, Y, Z, A

Minimální pohyblivá jednotka 0,001mm

Maximální příkazová hodnota ±99999.999mm

Absolutní hodnota servo (17 nebo 23 míst)

Rychlá rychlost pohybu Servo 30000mm / min.

Rychlý pohyb zvětšení 25%, 50%, 75%, 100% 4 úrovně

Rozsah rychlosti 5 ~ 30000mm / min

Rychlost 0-150% 16 stupňů

Podávání každou minutu / každou otáčku

Řízení rychlosti Ano

Makroprogramové funkce Ano

Přímá, oblouková, závitová, kruhová atd.

Jednotlivý / složený cyklus Ano

Řešení závitů Přímý závit, kuželový závit, vícehlavý závit, otáčení závitu, závitový závit, závitový nůž

Jednotlivý program Ano

Spuštění libovolného segmentu Ano

Podprogramní volání Ano

Programování průměru / poloměru Ano

Poloměr oblouku R určen Ano

Automatická simulace dráhy Ano

Funkce M Fixed Point Timing výstup Ano

Ruční kolo Volitelné (standardní ruční kolo s výběrem hřídele), zkušební řezání ručních kol

Kompenzace délky nástroje: 32 skupin; Kompenzace poloměru špičky nože: (typ C)

Reverzní mezera

Funkce hřídele Řízení převodovky, dvojité analogové ovládání (0 ~ 10V)

Elektronické převodovky 1-127: 1-127

Nastavení směru motoru podle parametrů

Nastavení libovolné osy a rozsahu otáčení

Měkký limit, tvrdý limit

Zpět k referenčnímu bodu Hrubá poloha, přesná poloha

Odstranění nůžů 32

Způsob testování a úpravy nože

Úprava souřadnic Ano

Funkce sebediagnostiky

Ruční/automatický Volně přepínatelný

Vstupní/výstupní porty 48 vstupů, fotoizolované. 30 výstupů pro přímý pohon 24V DC relé.

Každý výstupní port je vybaven samoobnovujícím vláknem, což umožňuje zabránit poškození rozhraní v důsledku nesprávného připojení.

Pomocné funkce Stisknutí, ruční, MDI、 Automatický režim, ovládání otáčení, otočení, zastavení, start a stop chlazení, časové mazání, upínání/uvolnění, zpět a zpět zadního sedadla, tříbarevná světla.

Zobrazení rozhraní 8palcová LED obrazovka s rozlišením 800 x 600 pixelů, plná čínská nabídka s pokyny pro provoz, popisy parametrů poplachu, informace o nápovědě.

Spustitelná obrazovka Uživatel může přepracovat

Systémový alarm, MST alarm, programní alarm

Kapacita 240MB disku
