Rozšiřovací moduly řady FP2SH Inteligentní (pulsový výstup) - FP2-PP22 (AFP2434)
Skenovací doba 1ms / 20k krok, který umožňuje vysoce výkonný režim pro vysokorychlostní zpracování.
Detaily produktu
Polohová řídicí jednotka, vysokorychlostní počítací jednotka, pulzní I/O jednotka
|
| Název | Specifikace | Číslo objednávky | |||
|---|---|---|---|---|---|
| Typ výstupu | Počet řídicích osí | 速度指令 | |||

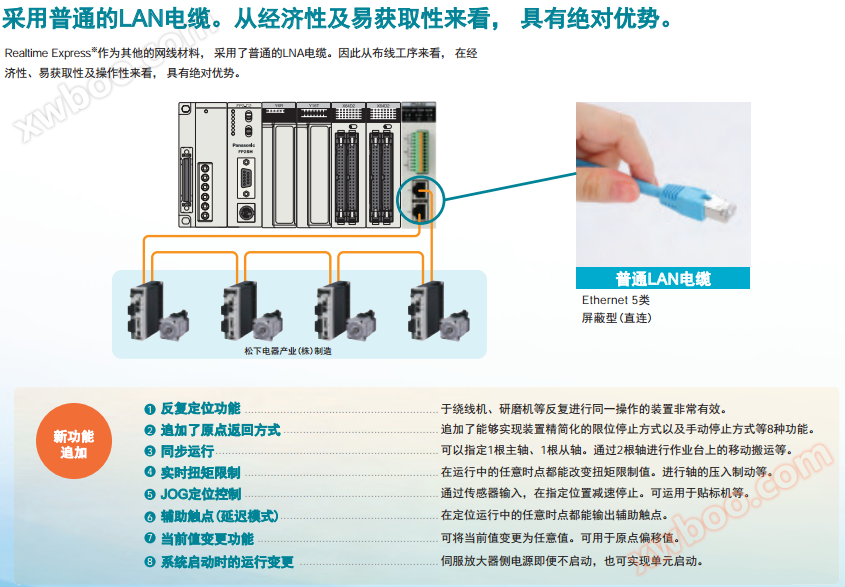

| 2. rámcový program Jednotka pro řízení polohy RTEX |
2 osy | AFP243610 | |||
| 4 osy | AFP243620 | ||||
| 8 osů | AFP243630 | ||||
| Konfigurátor ovládání PM |
Japonská verze softwaru pro ovládací jednotku RTEX | Příslušenství AFPS66110 | |||
| Software pro ovládací jednotku RTEX v angličtině | Přístroj AFPS66510 | ||||

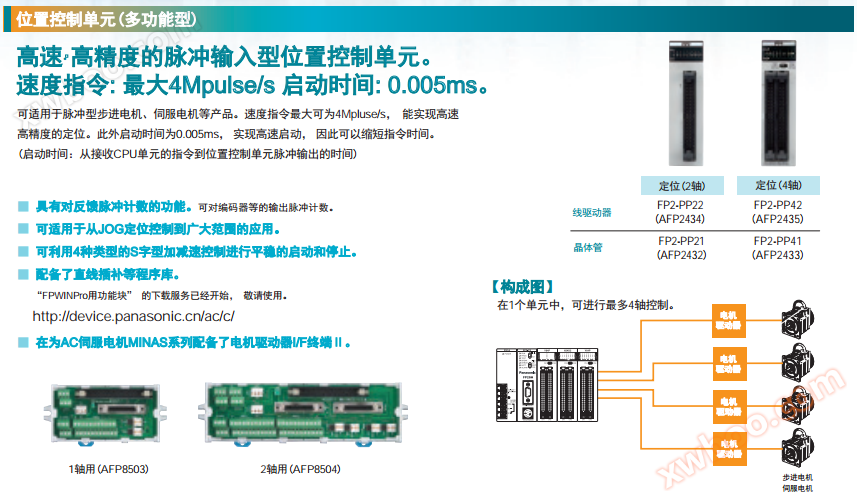

| 2. rámcový program Jednotka pro řízení polohy Multifunkční ※3 |
Tranzistory | Nezávislé 2 osy | 1 pps až 500 kpps | AFP2432 | |
| Nezávislé 4 osy | AFP2433 | ||||
| Kabelový pohon | Nezávislé 2 osy | 1 pps až 4 mps | AFP2434 | ||
| Nezávislé 4 osy | AFP2435 | ||||
| 2. rámcový program Jednotka pro řízení polohy Doplňkový typ |
Tranzistory | 2 osy (přímá / oblouk, interpolace, synchronizace) | 1 pps až 500 kpps | AFP243710 | |
| 4 osy (2 osy přímé, 2 osy oblouku, 3 osy přímé, 3 osy spirály, 2 osy synchronizace) | AFP243720 | ||||
| Kabelový pohon | 2 osy (přímá / oblouk, interpolace, synchronizace) | 1 pps až 4 mps | AFP243711 | ||
| 4 osy (2 osy přímé, 2 osy oblouku, 3 osy přímé, 3 osy spirály, 2 osy synchronizace) | AFP243721 | ||||
| 2. rámcový program Vysokorychlostní počítací jednotka |
Přerušení vstupu 8 bodů Vysokorychlostní počítač 4CH srovnávací výstup 8 bodů Vstup: 24V DC Výstup: 5 ~ 24V DC (0,1A 12 bodů / 0,8A 4 bodů) |
Výstup NPN | AFP2441 | ||
| Výstup PNP | AFP2451 | ||||
| 2. rámcový program Pulzní I/O jednotka |
Přerušení vstupu 8 bodů Vysokorychlostní počítač 4CH Porovnejte výstup 8 bodů Pulzní výstup 4CH PWM výstup 4CH Vstup: 24V DC Výstup: 5 ~ 24V DC (0,1A 12 bodů / 0,8A 4 bodů) |
Výstup NPN | AFP2442 | ||
| Výstup PNP | AFP2452 | ||||
| ※1 | K dispozici je zásuvka pro rozšířené lisování. Lisovací nástroj při připojení (značka AXY52000FP). Při použití speciálního nástrojového terminálu nebo ploché kabelové zásuvky si objednejte samostatně. |
|---|---|
| ※2 | Pokud jde o motorový pohon I/F terminálu II, viz příslušný projekt FPΣ. |
| ※3 | FP2 (AFP2430 a AFP2431) a multifunkční FP2 nejsou kompatibilní. Pro podrobnosti se prosím obraťte na naši společnost. |
Inteligentní jednotky
Analogové vstupní a výstupní jednotky
|
|
|
Jednotka pro řízení polohy a počítání
|
Jednotka pro řízení polohy (4 osy) [AFP2433/AFP2435/AFP243720/AFP243721]
|
|
Porovnání specifikací
| Projekty | CPU jednotka FP2SH | CPU jednotka FP10SH | |||
|---|---|---|---|---|---|
| FP2−C2L(AFP2221) FP2−C2(AFP2231) FP2−C2P(AFP2235) FP2−C3P(AFP2255) |
AFP6221V3 | AFP6211V3 | |||
| Ovládání I/O Body |
Při základním složení | Maximálně 768 bodů při použití základní desky (12 modulů) Maximálně 512 bodů při použití základní desky typu H (8 modulů) |
maximálně 512 bodů. | ||
| Při rozšíření | Maximálně 1600 bodů při použití základní desky (25 modulů) Maximální 2048 bodů při použití základní desky H (32 modulů) |
Maximální 2048 bodů | |||
| Vzdálený I/O Při použití |
Maximální 8192 bodů | Maximální 8192 bodů | |||
| Programy Kapacita |
Vestavěná RAM | Přibližně 60 km kroků (FP2-C3P přibližně 120 km kroků) |
30 km kroků | ||
| Při rozšíření | - | Přibližně 60k kroků / přibližně 120k kroků | |||
| Rychlost výpočtu (reprezentační hodnota) |
Základní příkazy | 0,03 μs ~ / příkaz | 0,04 μs / příkaz | 0,10 μs / příkaz | |
| Použít příkaz | 0,06 μs / příkaz | 0,08 μs / příkaz | 0,20 μs / příkaz | ||
| štěstí Počítat Použít Uložit Skladování Bod Počet |
relé | Externí vstup (X) | 8192 bodů | 8192 bodů | |
| Externí výstup (Y) | 8192 bodů | 8192 bodů | |||
| Vnitřní relé (R) | 14192 bodů | 14192 bodů | |||
| Časovače a počítadla (T/C) | Celkem 3072 bodů | Celkem 3072 bodů | |||
| Spojovací relé (L) | 10240 bodů | 10240 bodů | |||
| Pulzní relé (P) | 2048 bodů | 2048 bodů | |||
| Relé pro neobvyklé upozornění (E) | 2048 bodů | 2048 bodů | |||
| Uložení Oblast |
Datový register (DT) | 10240 slov | 10240 slov | ||
| Registrace souborů (FL) | FP2−C2L: 32 765 slov FP2−C2, FP2−C2P, FP2−C3P: 32765 字 × 3Banka |
32765 slov | |||
| Registr odkazů (LD) | 8448 slov | 8448 slov | |||
| Časovač / Počítač (SV) |
3072 slov | 3072 slov | |||
| Časovač / Počítač Časový rozsah (EV) |
3072 slov | 3072 slov | |||
| Indexový register (I0 až ID) |
14 slov x 16 bank | 14 slov x 16 bank | |||
| Vstup poznámek | Vstavený | Volitelné | |||
| Funkce časovače kalendáře | Vstavený | Vstavený | |||
| ROM funkce | FP2−C2L, FP2−C2: Volitelné FP2−C2P, FP2−C3P: zabudováno v těle |
Volitelné | |||
Zpět na začátek
Poznámky k kompatibilitě FP2SH a FP2
• Kompatibilita hardwaru
Při použití FP2SH jsou jednotky a související produkty přibližně společné s FP2, ale vezměte prosím na vědomí následující body.
Volitelné úložiště nejsou univerzální.
- Úložiště s CPU FP2SH [model FP2−C2 nebo FP2−C2L], pouze [model FP2−EM7 nebo objednávkové číslo AFP2208].
- Paměťové jednotky pro FP2 nejsou k dispozici [modely FP2-EM1, EM2, EM3, EM6].
Různé volitelné ROM, nezměnitelné paměť jsou různé typy.
- Je možné použít ROM jednotky CPU FP2SH [model FP2−C2] jako [objednávkové číslo AFP5208 nebo AFP5209]. Nejdříve nainstalujte paměťovou jednotku [objednávkové číslo AFP2208] do nestranné paměti.
- ROM pro FP2 není k dispozici [objednávkové číslo AFP2204 nebo AFP2205].
Typy náhradních baterií jsou různé.
- Baterie pro CPU FP2SH jsou baterie s konektorem [objednávkové číslo AFP8801].
- Jednotka CPU FP2 nepoužívá baterie [objednávkové číslo AFC8801].
Časovač počítadla a registr komentářů nejsou předem zabudovány.
- FP2SH CPU jednotky jsou vestavěny bez možnosti.
Funkce ROM pro FP2SH
- Odpovídá malým CPU jednotkám PC karty (FP2−C2P, FP2−C3P) s vestavěným registrem F−ROM pro použití programu. Navíc nelze vyměnit použití F-ROM.
• Kompatibilita softwaru
FP2SH je kompatibilní s upgradem FP2 a funguje na FP2SH. Pro další věci, jako jsou kredity, potvrďte prosím specifikační tabulku.
Poznámky k kompatibilitě FP2/FP2SH a FP10SH
• Kompatibilita hardwaru
Při použití FP2SH jsou jednotky a související produkty přibližně společné s FP2, ale vezměte prosím na vědomí následující body.
Volitelné úložiště nejsou univerzální.
- Úložiště s CPU FP2SH [model FP2−C2 nebo FP2−C2L], pouze [model FP2−EM7 nebo objednávkové číslo AFP2208].
- Paměťové jednotky pro FP2 nejsou k dispozici [modely FP2-EM1, EM2, EM3, EM6].
Různé volitelné ROM, nezměnitelné paměť jsou různé typy.
- Je možné použít ROM jednotky CPU FP2SH [model FP2−C2] jako [objednávkové číslo AFP5208 nebo AFP5209]. Nejdříve nainstalujte paměťovou jednotku [objednávkové číslo AFP2208] do nestranné paměti.
- ROM pro FP2 není k dispozici [objednávkové číslo AFP2204 nebo AFP2205].
Typy náhradních baterií jsou různé.
- Baterie pro CPU FP2SH jsou baterie s konektorem [objednávkové číslo AFP8801].
- Jednotka CPU FP2 nepoužívá baterie [objednávkové číslo AFC8801].
Časovač počítadla a registr komentářů nejsou předem zabudovány.
- FP2SH CPU jednotky jsou vestavěny bez možnosti.
Funkce ROM pro FP2SH
- Odpovídá malým CPU jednotkám PC karty (FP2−C2P, FP2−C3P) s vestavěným registrem F−ROM pro použití programu. Navíc nelze vyměnit použití F-ROM.
• Kompatibilita softwaru
FP2SH je kompatibilní s upgradem FP2 a funguje na FP2SH. Pro další věci, jako jsou kredity, potvrďte prosím specifikační tabulku.
FP2SH pro malé PC karty
Výroba některých malých PC karet byla ukončena, při objednávce si prosím všimněte modelu produktu.
Konec výroby
| Druhy | Kapacita paměti | Číslo objednávky | Použití typu baterie |
|---|---|---|---|
| Typ SRAM | 2MB | Příslušenství AIC52000 | Vestavěná baterie (nabíjecí) |
Nové zboží
| Druhy | Kapacita paměti | Číslo objednávky | Použití typu baterie |
|---|---|---|---|
| Typ SRAM | 2MB | AFP2209 | Lithiová baterie (výměnná) |
Pozor!
Informace o AFP2209
- Používejte vyměnitelné lithiumové baterie. Při prvním použití použijte baterii v obalu.
Informace o AIC52000
- Vestavěný registr náhradních baterií. Při prvním použití baterii nabíjte po dobu 24 hodin. Plně nabitý a může fungovat déle než 3 měsíce. Nepoužívá se při napájení PLC. Nedostatek pravidelného nabíjení může zkrátit životnost. Náhradní baterie nelze vyměnit.
Volitelné
| zboží | Číslo objednávky | |
|---|---|---|
|
Fiktální jednotka Kryt pro prázdné sloty |
AFP2300 |
|
Baterie pro údržbu FP2SH Příslušenský kabel pro CPU FP2SH |
AFP8801 |
|
Malá PC karta pro AFP2209 |
AFP2806 |
|
Klíčová stanice pro vstupní/výstupní jednotku FP2 Instalace do vstupní/výstupní jednotky FP2 (terminálový stůl) (5 kusů) |
AFP2800 |
|
Rozpálené konektory (příslušenství) K vstupní/výstupní jednotce FP2 a jednotce pro ovládání polohy (2 sady) |
AFP2801 |
|
Plochý kabelový konektor(40 jader) F je určen pro jednotky I/O FP2 a jednotky pro řízení polohy. Používá se při jednotném zapojení plochými kabely. (2 kusy) |
AFP2802 |
|
||
