Systém pro analýzu polohy vibrací distribuovaných optických kabelů ST-DVS
Distribuovaný systém pro analýzu polohy vibrací kabelů - dostanete se do místa poruchy v nejkratším čase! Pozadí produktu: Distribuovaný systém pro an
Detaily produktu
Distribuovaný systém pro analýzu polohy vibrací optického kabelu--Provede vás do místa poruchy v nejkratším čase!
Pozadí produktu:
Distribuovaný systém pro analýzu polohy vibrací optického kabeluJe to Eurasie a Tichomoří.Nová generace optického systému pro údržbu a opravu kabelů umožňuje snadné sledování polohy na místě poruchy kabelu.
S rozšířením optických vláken je velké množství optických kabelů. Dopady stárnutí, poškození vnějšími silami, eroze dešťové vody, kousnutí myší, poškození základny, neregulární výstavba a údržba po položení optického kabelu mohou způsobit poruchu optického kabelu. Po poruše optického kabelu, jak efektivně odstranit, snížit dobu opravy, přesné a rychlé sledování místa poruchy je klíčovým bodem potřeb uživatelů, komunikace ropného potrubí je většinou přímo pohřben způsobem, který přináší velké potíže s lokalizací poruchy optického kabelu.
V případě poruchy kabelu je současnáOTDRPříslušenství může měřit pouze vzdálenost optického vlákna od bodu poruchy, ale skutečné místo poruchy je často obtížné najít, opravní pracovníci často potřebují opakované potvrzení při hledání místa poruchy, což tráví hodně času a energie a dokonce i nespecifikované provozy, které vyvolávají sekundární nehodu. Pokud data o kabelu chybí nebo jsou nepřesná, může se oprava poruch stát noční můrou pro údržbu kabelu. Přímé i nepřímé škody způsobené nedostatečnou efektivitou,OTDRPřístroje k tomu nemohou.
Optický sledovač poruch kabelu může výrazně zvýšit efektivitu oprav, opravní pracovníci vDistribuovaný systém pro analýzu polohy vibrací optického kabeluPomocí pouhých dvou nebo tří operací sledování polohy lze rychle najít místo poruchy, při sledování klepnout na optický kabel nebo nepřímé vibrace do optického kabelu úplně v povoleném bezpečnostním rozsahu, aby se zabránilo násilnému ohýbání poškození optického kabelu; V některých případech není třeba ani kopat, vykopávat studny nebo hledat optickou spojovací krabici a převodovou krabici, což výrazně snižuje intenzitu práce opravních pracovníků.
Distribuovaný systém pro analýzu polohy vibrací optického kabeluVelmi opraveno.OTDRNedostatek přístrojů v opravách optických kabelů vyplnil mezeru v průmyslu a je nezbytným analytickým systémem pro opravu a údržbu komunikačních optických kabelů ropného potrubí.
Technický princip produktu:
Když je světlo přenášeno v optickém kabelu, vzhledem k účinku mezi fotony a jádrovou mřížkou, neustále přenáší zpět Rayleiho rozptýlené světlo, jak je uvedeno na obrázku1Ukázané. Když k vnějším vibracím dochází, způsobuje deformaci jádra vlákna v optickém kabelu, což vede k změně délky jádra a lomu vlákna, fáze zpět do Rayleiho rozptýleného světla se následně mění, tyto nesou informace o vnějších vibracích signálu, odrážejí se zpět do hostitele systému, zpracování optickým systémem, převádí slabé fázové změny na změny intenzity světla, po fotoelektrické konverzi a zpracování signálu do počítače pro analýzu dat.
Diagram1 Princip zpětného Rayleiho rozptýlení
Distribuovaná detekce vibrací:
Následující obrázek2střední,Snímací kabel a zrcadlo, celý optický interferenční modul společně tvoří interferenční strukturu. Světlo vstupuje ze vstupního portu celého optického interferenčního modulu,Světlo, které je zpracováno optickým interferenčním modulem, vstupuje do senzorového kabelu,Po odrážení konce senzorního kabelu zrcadlem,Znovu do senzorového kabelu,Nakonec zpět k modulu interference plného optického vlákna. Tento interferenční modul se skládá ze světelně passivního zařízení. Světlo, které přichází na výstupní port interferenčního modulu různými optickými cestami, se zde shromažďuje.,Došlo k zásahu,Intenzita světla výstupního portu se mění s změnou fázového rozdílu mezi navzájem zasahujícími světly. Když na senzorní kabel působí vnější rušení,To způsobí změnu fázového rozdílu mezi interferenčními světelnými vlnami. Tento systém využívá právě tento princip k detekci vibračních signálů získaných fázovými změnami přenosu světla.
Diagram2 Princip interference optických vláken
Produkty:
- Testování plného optického vlákna bez záření
- Nízká spotřeba energie, dlouhá pohotovostní doba
- Snadno přenosné a snadné ovládání
- Nízká míra falešných alarmů, bez vlivu teploty
- Testovací vzdálenost až40 km
- Přesné umístění události
- Dotyková zkratka pro snadné ovládání

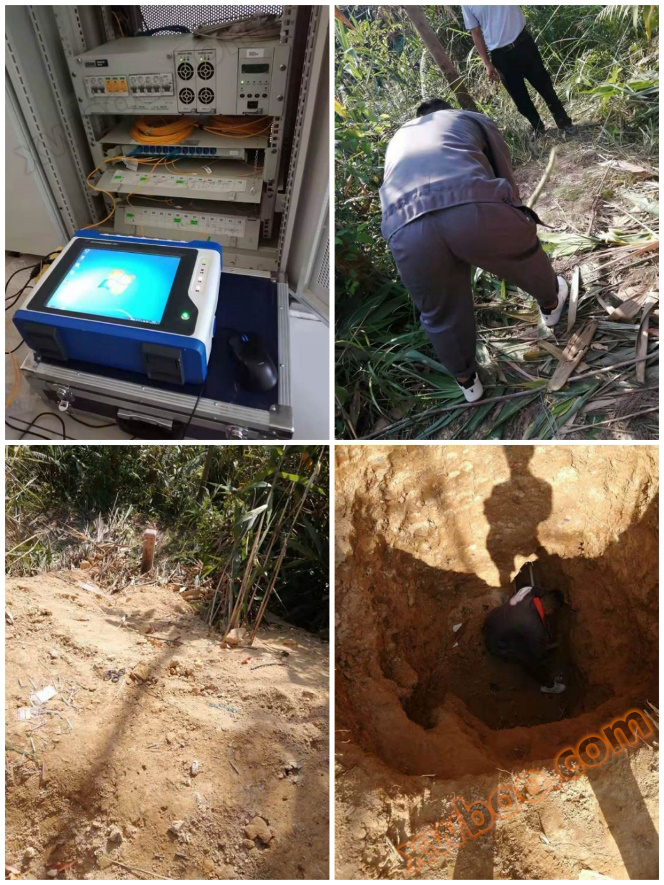

Výsledky testů v terénu
V2019rok11Měsíc, jeden ropovod směřuje do jiné ventilové komory.9.2V kilometrech náhlé poruchy optického kabelu, vedoucí řízení na místě okamžitě uspořádat zaměstnance na polohování poruchy optického kabelu, distribuovaný systém analýzy polohování vibrací optického kabelu může velmi rychle určit pozemní polohu bodu přerušení, přesně otestovat polohu bodu poruchy, ušetřit hodně času pro opravy a snížit ekonomické ztráty.
